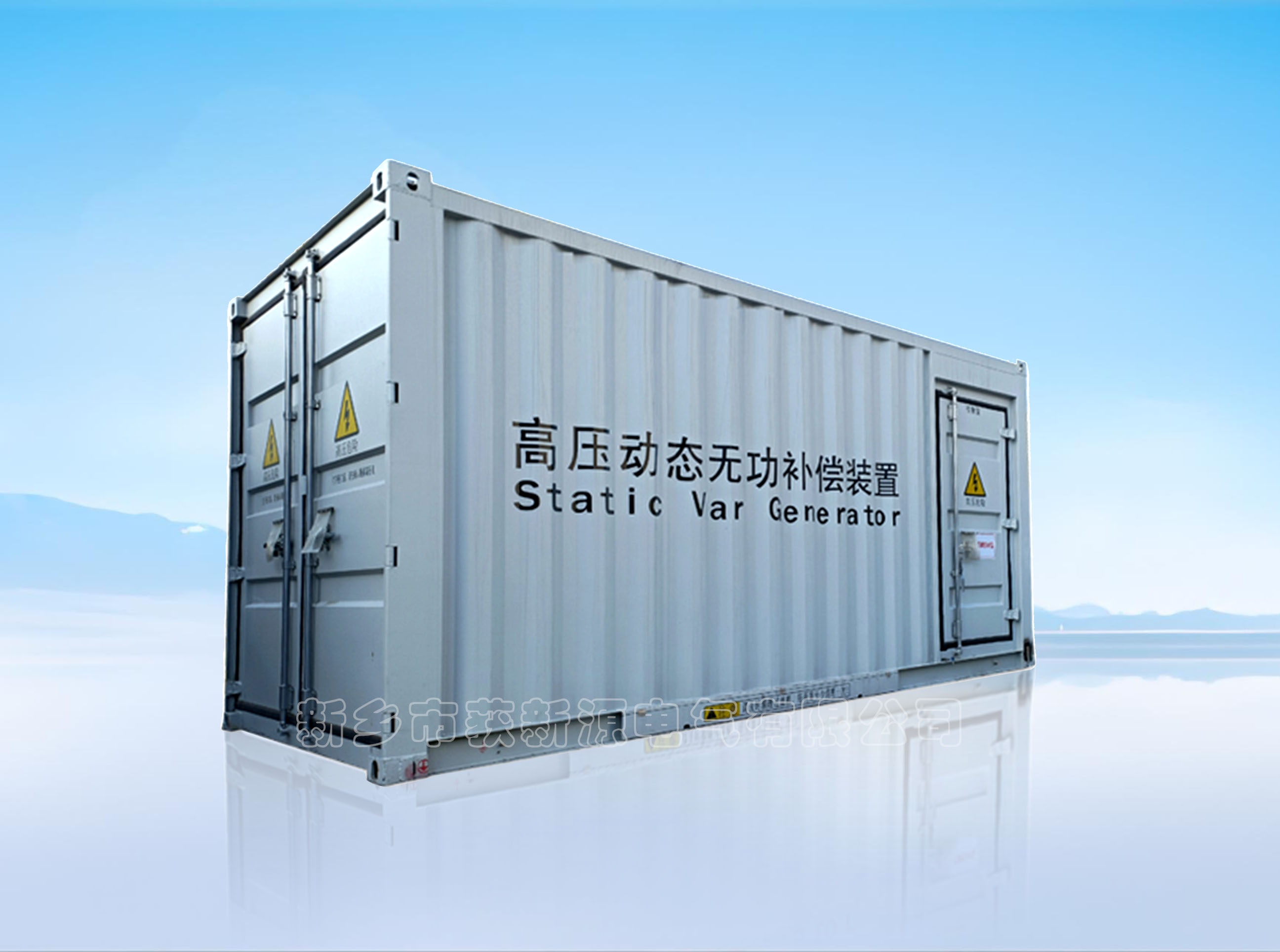

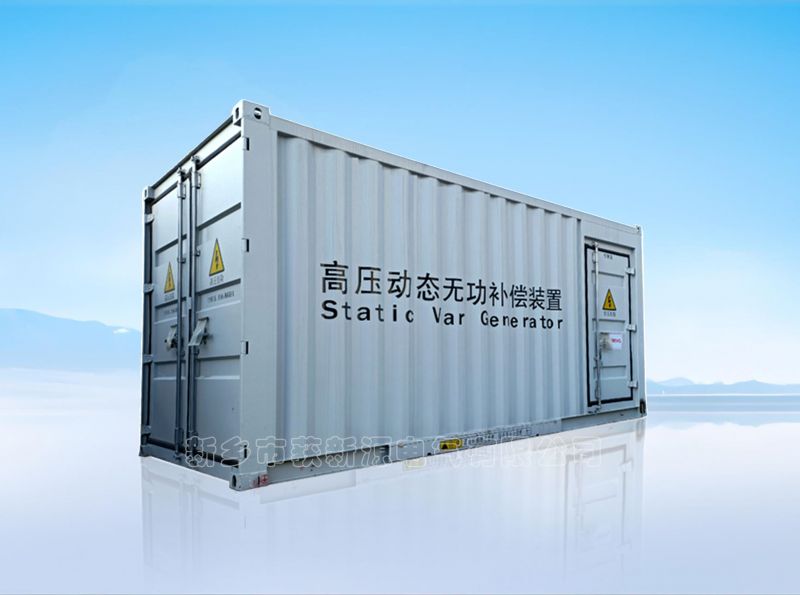

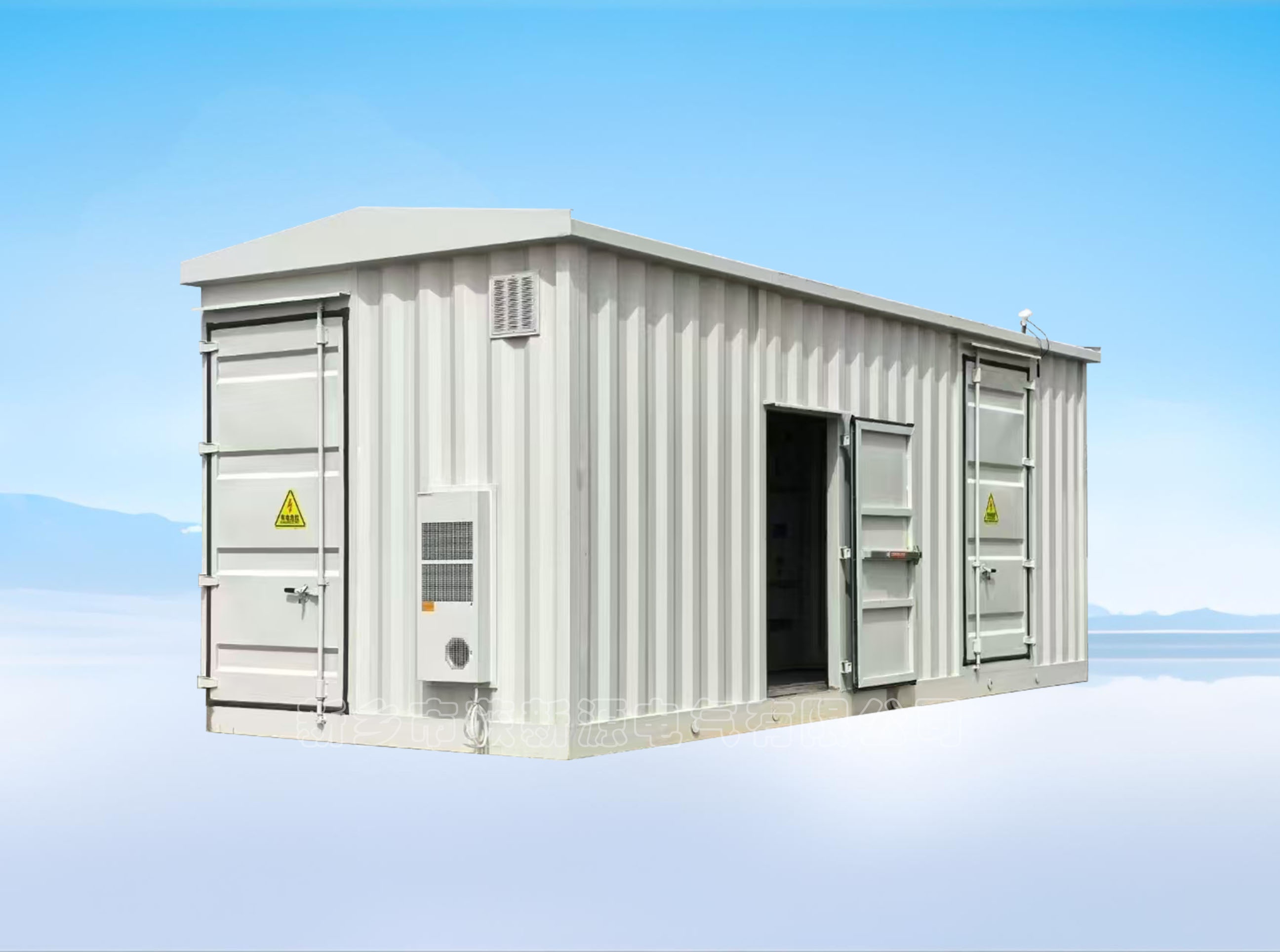

HTsvG系列高压动态滤波补偿装置是以lGBT为核心的无功补偿系统,能够快速连续地提供容性或感性无功功率，实现考核点恒定无功、恒定电压和恒定功率因数等控制,保障电力系统稳定、快速、优质地运行。在配电网中，将中小容量的HTsvG产品安装在某些特殊负荷（如电弧炉）附近，可以显著地改善负荷与公共电网连接点处的电能质量，例如提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑止谐波污染等。

推荐场合:石油化工、电力系统、冶金、电气化铁路、城市建设等行业。

技术参数：

额定工作电压: 6kV，10k V，27. 5kV，35k V ;额定容量:±1～±10OMv a r ;

输出无功范围:感性额定无功到容性额定无功范围内连续变化;响应时间:≤5m s ;

过载能力:1.2倍过载1 mi n ;

输出电压总谐波畸变率（并网前）: ≤5 % ;输出电流总谐波畸变率THD: ≤3% ;

系统电压不平衡保护，整定范围:4 %～10% ;效率:额定运行工况≥99．2 % ;

运行温度:—20C～+40 ℃ ;贮存温度:—40 ℃～+65℃ ;

人机界面:采用中文彩色触摸屏显示;

相对湿度:月平均值不大于90 %( 25℃) ，无凝露﹔海拔高度:<1000m（高于1000m需定制）﹔

地震烈度:≤8度。

型号含义：

产品选型：
