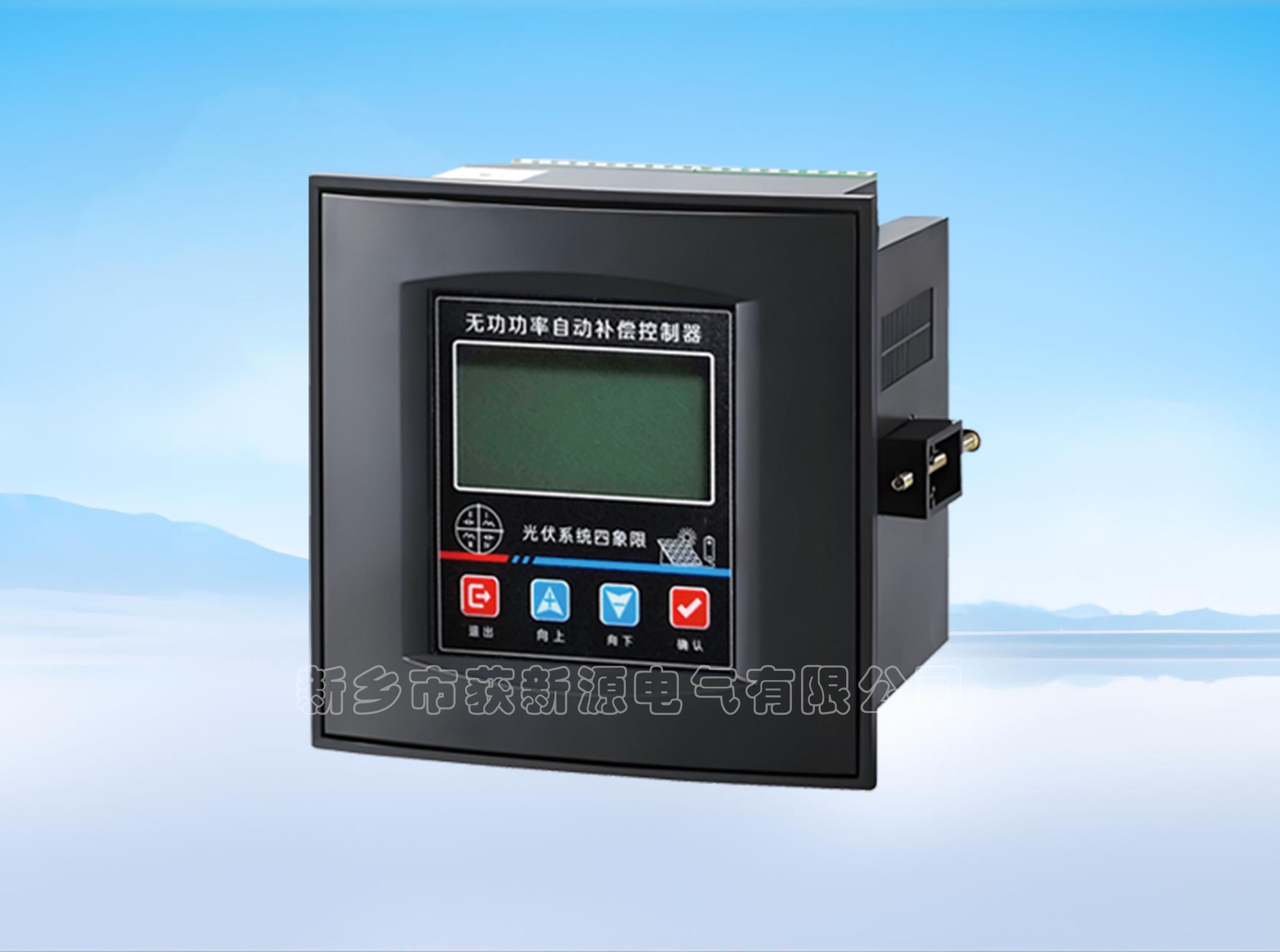

近年来随着光伏安装容量的加大,太阳能发电被广泛应用,但光伏发电并网后也有不少的问题。比如:原配套的电容柜无法正常投切,造成功率因数不达标,产生了高额的力率调整费,增加了企业不必要的负担。针对此类光伏并网负荷,需选用光伏四象限无功功率补偿控制器,提高功率因数,避免力率电费罚款。
序号 | 补偿方式 | 输出方式 | 输出路数 | 开孔尺寸 |
1 | 全共补 | 控制接触器(静态) | 12路 | 113x113mm |
2 | 全共补 | 控制复合开关/晶闸管开关(动态) | 12路 | 113x113mm |
3 | 混合补偿 | 控制接触器(静态) | 12路 | 113x113mm |
4 | 混合补偿 | 控制复合开关/晶闸管开关(动态) | 12路 | 113x113mm |
5 | 全共补 | 控制接触器(静态) | 16路、24路 | 138x138mm |
6 | 全共补 | 控制复合开关/晶闸管开关(动态) | 16路、24路 | 138x138mm |
7 | 混合补偿 | 控制接触器(静态) | 16路、24路 | 138x138mm |
8 | 混合补偿 | 控制复合开关/晶闸管开关(动态) | 16路、24路 | 138x138mm |
技术参数
基本参数 | |||
额定电压 | AC 380VC | 工作频率 | 50Hz |
工作电源 | AC 380VC | 功率消耗 | ≤6W |
电压偏差: | ±10% | 采样灵敏度 | ≤10mA |
测量精度 | |||
电 压 | ±0.5% | 功率因数 | ±1.0% |
电 流 | ±0.5% | 有功功率 | ±1.0% |
频 率 | ±0.1% | 无功功率 | ±1.0% |
四、基本功能
1.监测
实时监测电网有关参数,显示设置参数及设备工作状态。
2.参数显示
可实时显示电网功率因数、电压、电流、有功/无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容器投、切状态和故障报警状态。
可显示电流变比、过/欠压保护、投/切延时、电容放电延时、电容容量等参数。
3.设置
3.1可设置电流变比、过/欠压保护、谐波电压/电流保护、投/切延时、放电延时、电容容量等参数。
3.2设置参数自动记忆,掉电数据不丢失。
4.补偿方式
4.1取样物理量为无功功率,无投切振荡、无补偿呆区;
4.2具有手动投切和自动投切两种运行方式;
4.3智能投切方式,每组电容容量自由设定;
4.4控制电容采用△+分相电容,混合接法、全角接法;
5. 保护功能
5.1具有自检复归和看门狗功能;
5.2具有过压、欠压保护功能;
5.3具有谐波电压、电流保护功能(可关闭);
5.4具有小电流保护功能;
5.5具有低功率因数保护功能;
6 数据统计及通讯(选配)
6.1通讯接口为 485 标准接口,通讯协议符合MODBUS工业协议;
6.2可上传统计数据和电网实时数据,并可被远方计算机控制电容器的投切。
